您好,欢迎访问濮阳豫沪不锈钢制造有限公司官网!
  • 咨询热线
  • 0393-3331188

    15921322011

联系我们

0393-3331188

15921322011

新闻资讯

首页 > 新闻资讯 > 正文

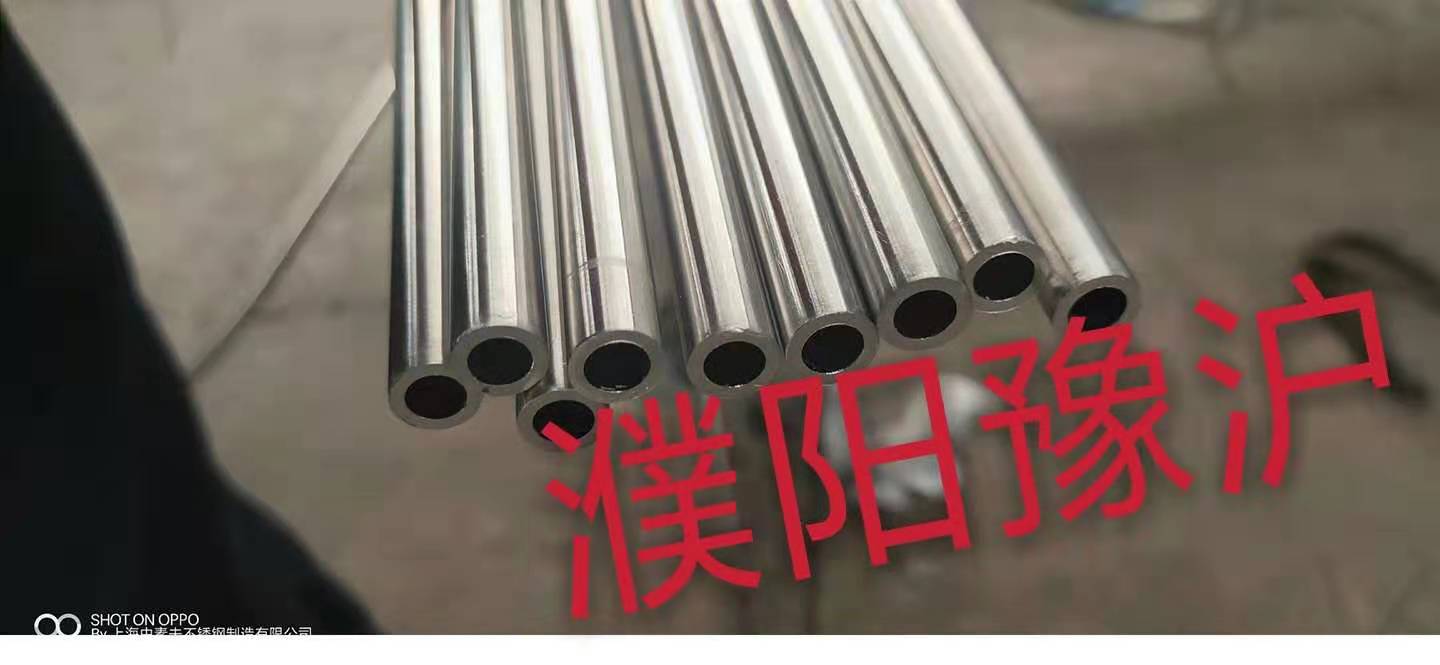

濮阳豫沪不锈钢无缝管

发布日期:2022-05-27 浏览次数:

不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升。

该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;它的检测及整形必须离线处理。因此它在高压、高强度、机械结构用材方面体现了它的优越性。

按轧制方法分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。

规格及外观质量

A、按GB14975-2002《不锈钢无缝钢管》规定,钢管通常长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。

B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,最大深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,最大深度不大于0.3mm。

E、钢管两端应切成直角,并清除毛刺。

不锈钢无缝管的制造工艺

1.热轧(挤压无缝钢管):圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→矫直→水压试验(或探伤)→标记→入库

轧制无缝管的原料是圆管坯,圆管胚要经过切割机的切割加工成长度约为1米的坯料,并经传送带送到熔炉内加热。钢坯被送入熔炉内加热,温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机,这种穿孔机生产效率高,产品质量好,穿孔扩径量大,可穿多种钢种。穿孔后,圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔,形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后,进入冷却塔中,通过喷水冷却,钢管经冷却后,就要被矫直。钢管经矫直后由传送带送至金属探伤机(或水压实验)进行内部探伤。若钢管内部有裂纹,气泡等问题,将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后,用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。

2.冷拔(轧)无缝钢管:圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。

冷拔(轧)无缝钢管的轧制方法较热轧(挤压无缝钢管)复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始,圆管坯经打空后,要打头,退火。退火后要用专门的酸性液体进行酸洗。酸洗后,涂油。然后紧接着是经过多道次冷拔(冷轧)再坯管,专门的热处理。热处理后,就要被矫直。

产品特性:

1、化学分析:对材质的化学成份进行化学分析,化学成份符合标准规定。

2、气压.水压试验对耐压用管逐支进么水压试验,在规定压力值不保持不小于5秒,不泄 露,常规供货水压压力试验为2.45MPa.气压压力试验为P=0.5MPAa。

3、腐蚀试验:所供工业耐腐蚀钢管均按标准规定或双方协议的腐蚀方法进行钢管的耐 腐蚀性能检验,不得有晶间腐蚀倾向。

4、工艺性能检验:压扁试验.拉伸试验.冲击试验.扩口试验.硬度试验.金相试验.弯曲试验.无损探伤(包括涡流探伤.X光探伤和超声波探伤)。

5、理论重量:

Cr-Ni奥氏体不锈钢 W=0.02491S(D-S)

Cr-Ni-Mo奥氏体不锈钢 (kg/m)S-壁厚(mm)

D-外径(mm)

应用:

作为再处理装置用的不锈钢无缝管,为了极力控制焊接影响部位的铬碳化合物而降低碳含量,或者在310Nb钢中限制了硅和磷的含量。此外,在304ULC钢中,为了提高在硝酸中的耐腐蚀性,极力限制磷含量到0.015%以下的钢业得到制造。通过反复进行了20次的65%沸腾硝酸腐蚀试验得出,如果固溶处理材料在腐蚀度为0.1mm/a以下,650℃×2h的敏化处理材料在腐蚀度为0.2mm/a以下的话,具有优良的腐蚀性。

改善了钛和耐全面腐蚀性的Ti-5a合金已在日本东海再处理工厂被用于制造U、Pu溶液蒸发锅炉和热回收蒸发锅炉。此外因为锆在硝酸环境中具有稳定的耐腐蚀性,所以在日本青森县六所村的再处理工厂在其连续式溶解槽中使用了锆。

濮阳豫沪不锈钢无缝管
